駆動機器 > 汎用モータ・小型モータ・インバータ > 三菱電機 汎用インバータ FREQROL-E700

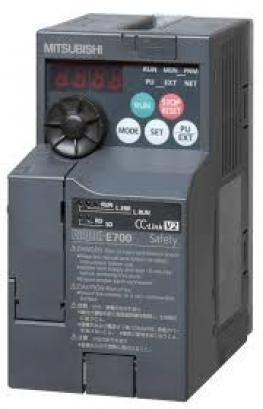

三菱電機 汎用インバータ FREQROL-E700

1.小形トップレベルの駆動性能

(1)アドバンスト磁束ベクトル制御で高トルク200%/0.5Hzを実現(3.7K以下)
汎用磁束ベクトル制御からアドバンスト磁束ベクトル制御へ進化!クラストップレベルの駆動性能を実現します。V/F制御、汎用磁束ベクトル制御も使用できるので、従来機種(FREQROL-E500シリーズ)からの置換えも安心です。
5.5K~15Kは150%/0.5Hzトルクとなります。
先進のオートチューニング
三菱独自の“回転レス”オートチューニング機能でさまざまなモータも最適制御。
パラメータ調整時に機械の試運転ができない場合でも高精度なチューニングが可能です。

先進のオートチューニング
三菱独自の“回転レス”オートチューニング機能でさまざまなモータも最適制御。
パラメータ調整時に機械の試運転ができない場合でも高精度なチューニングが可能です。

(2)短時間過負荷耐量アップ(200% 3s)
200% 3s(従来機種200% 0.5s)へ短時間過負荷耐量が向上しました。 過電流トリップになりにくく、ねばり強い運転ができます。

(3)トルク制限・電流制限機能
トルク制限・電流制限機能の向上により機械保護、負荷制限、あて止めが可能となりました。

(4)回生能力アップ
ブレーキトランジスタを0.4K~15Kまで内蔵しました。
オプションのブレーキ抵抗器を接続して回生能力をアップできます。

2.ダントツの操作性

(1)進化したMダイヤル
三菱インバータはもちろんMダイヤル。

●ダイヤルのスクロールスピードを可変式として操作性をさらに向上させました。
●ダイヤルはスベリ止めをつけ、回しやすさを向上させました。

(2)簡単設定モード
始動指令と速度指令の組み合わせに応じたPr.79運転モード選択の設定が簡単な操作で行えます。

(3)USBコネクタを装備。パソコンからFR Configuratorによる簡単設定
USBコネクタ(ミニBコネクタ)を標準搭載。変換器いらずの簡単接続で使いやすさにこだわりました。
FR Configurator(インバータセットアップソフトウェア)のウィザード(対話形式)機能による設定支援を実現します。
また、USBで高速グラフ機能を使用すれば高速サンプリングができます。
USBコネクタを装備。パソコンからFR Configuratorによる簡単設定

(4)盤面取り付け操作パネル対応(発売予定)
オプションの盤面操作パネル(FR-PA07)が接続できます。
さらに、従来機種(FREQROL-E500シリーズ)の操作パネルも接続できます。
インバータ本体の操作パネルは取外しできません。
別途パラメータユニット接続ケーブル(FR-CB20□)が必要です。

(5)パラメータユニットFR-PU07/FR-PU07BB(オプション)
オプションのパラメータユニット(FR-PU07/FR-PU07BB(-L))ももちろん接続できます。
別途パラメータユニット接続ケーブル(FR-CB20□)が必要です。
(FR-PU07BB(-L)にはパラメータユニット接続ケーブルFR-CB203(3m)が同梱されます。)

●テンキー方式によるダイレクトインプット、運転状態を表示、ヘルプ機能など設定が便利です。
8カ国語を表示できます。 パラメータユニットFR-PU07
●最大3台までのパラメータ設定値を保存することができます。
●バッテリパック付タイプ(FR-PU07BB(-L))なら、インバータに電源をいれなくても、パラメータの設定やパラメータコピーができます。

バッテリパック付きパラメータユニット(FR-PU07BB)を日本国内以外で使用する場合は、“FR-PU07BB-L”(梱包箱記載の形名末尾に“-L”がつきます)を発注願います。

3.充実の拡張性

(1)さまざまな内蔵オプションが搭載可能
内蔵オプションの装着によりデジタル入力、アナログ出力増設、各種通信に対応し、FREQROL-A700シリーズ並みの拡張性を備えました。
(内蔵オプションは1種類装着可能です。)
【標準制御回路端子仕様品には、オプション基板と専用表面カバーがセットになった"FR-A7□□Eキット"をご使用ください。】
内蔵オプション 対応内蔵オプション

(2)安全インバータもラインアップ(FR-E700-SC/NF/NC)
●高い信頼性と簡単配線を実現するスプリングクランプ端子を、制御回路端子に採用しました。
●セーフティストップ機能
欧州の機械指令への対応を容易にするため、以下の安全基準に準拠しています。 ハードウェアによる遮断回路により、信頼性の高い緊急出力遮断が行えます。インバータが安全機能を搭載することで、低コストで安全基準に適合できます。
EN ISO 13849-1 Category3/PLd EN62061/IEC61508 SIL2

(3)用途に応じた制御端子が選択可能
2ポートRS-485端子など、標準端子以外の端子カードをオプションでご用意しました。
端子カードは着脱式で標準端子カードから簡単に交換可能です。

(4)あらゆるネットワークに対応
●EIA-485(RS-485)、ModbusRTU(標準搭載)、CC-Link、PROFIBUS-DP、DeviceNet™、LONWORKS®(オプション)に対応しています。
●インバータ本体がネットワークに対応したCC-Link通信対応品(FR-E700-NC)、FLリモート通信対応品(FR-E700-NF)も用意しました。
LONWORKS®はEchelon Corporation、DeviceNet™はODVA、PROFIBUSはPROFIBUS User Organizationの登録商標です。
その他の社名および商品名は各社の商標です。

(5)フィルタオプションで環境に配慮
●フィルタパックFR-BFP2(力率改善DCリアクトルと零相リアクトルおよび容量性フィルタがワンパッケージ)で高調波抑制対策ガイドラインに適合できます。
●EMC指令対応ノイズフィルタオプション(EN61800-3 2nd Environment Category C3)も用意しました。

4.コンパクト、省スペース

(1)高性能をコンパクトボディーに凝縮
取付け寸法は従来機種(FREQROL-E500シリーズ)との取付け互換性を考慮し同一としました。(7.5K以下)
FREQROL-E700/FREQROL-E500

(2)サイド・バイ・サイドで省スペース設置
横方向を密着して設置可能*ですので、省スペース化がはかれます。
*:インバータ周囲温度は40℃以下で使用してください。

5.安心のメンテナンス性

(1)長寿命設計
●冷却ファンは、設計寿命10年*1の長寿命化を実現しました。
冷却ファンのON/OFF制御との組合せで、さらに長寿命になります。
●コンデンサは、設計寿命10年*1*2のものを採用し、長寿命化を実現しました。(周囲温度105℃ 5000時間のコンデンサを採用しています。)
*1・・・:周囲温度:年間平均40℃(腐食性ガス、引火性ガス、オイルミスト・じんあいのないこと)設計寿命は計算値ですので、保証値ではありません。
*2・・・:出力電流:インバータ定格の80%

(2)最先端の寿命診断
●主回路コンデンサ、制御回路コンデンサ、突入電流抑制回路の劣化度合いをモニタできます。
●自己診断により、部品寿命の警報を出力*4できるため、トラブルを未然に防ぐことができます。

*4・・・主回路コンデンサ、制御回路コンデンサ、突入電流抑制回路、冷却ファンのいずれか1つが出力レベルに到達すると警報を出力します。
主回路コンデンサの容量は、停止中にパラメータを設定し、電源をOFF→ONすることで測定できます。容量を測定することにより警報出力可能となります。

(3)冷却ファン簡単交換
冷却ファンを使用するすべての容量*でインバータ上部に冷却ファンを配置しました。
主回路配線を外さなくても冷却ファンが簡単に交換できます。
*・・・冷却ファンはFR-E720-1.5K(SC)(NF)(NC)以上、FR-E740-1.5K(SC)(NF)(NC)以上、FR-E720S-0.75K(SC)以上に装備しています。

(4)くし形配線カバー
配線後にカバーが装着できるため、配線が容易です。

(5)着脱式制御端子台
同シリーズのインバータ交換時の制御回路の配線は、端子カードの付替えでできます。

7.便利な機能を満載

●周波数サーチあり瞬停再始動機能
フリーラン速度を検出(周波数サーチ機能)するため再始動時のモータ回転の引き込みがなく、出力電流も少なくスムーズに再始動します。

●停電時減速停止機能/瞬停時運転継続機能
停電または不足電圧発生時に、モータを減速停止させ、フリーラン状態になることを避けることができます。
工作機械などの危険防止のため、停電発生時にモータを停止させたいときに有効です。
瞬停時運転継続機能を新規採用したので、運転中に瞬停が発生しても、モータがフリーランにならずに運転を継続します。
*:負荷条件によっては、インバータがトリップし、モータがフリーラン状態となることがあります。

●ブレーキシーケンスモード
・・・昇降機の機械ブレーキ制御に
●回生回避
・・・プレス機などで回生過電圧になりにくくなりました。
●主回路電源DC入力
・・・直流電源が接続できます。
●入出力端子機能がさらに充実
・・・アナログ入力(電圧/電流)切換えもできます。
●パスワード機能
・・・誤操作によるパラメータ設定の書き換えを防ぐことができます。

など
